2020年10月22日

万町で方向調整

八王子市万町にお伺いしました。

購入したテレビの映りが悪いので
点検、修理のご依頼を頂きました。


ご挨拶の後テレビコンセントで
電波状況の確認をさせて頂きました。
信号レベルが低すぎます。


フジテレビは映るそうですが
こんな状態です。

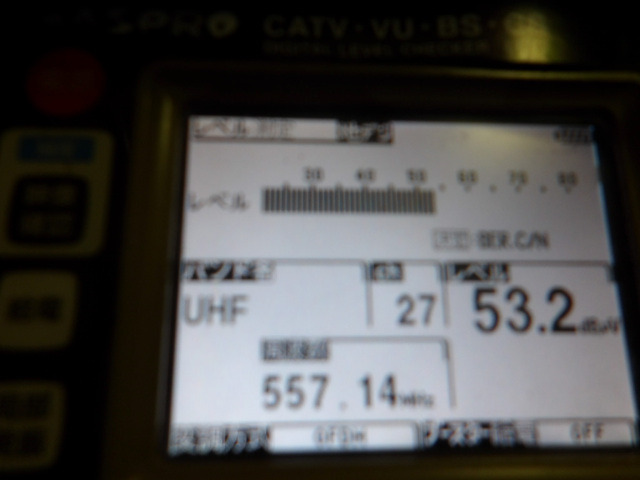

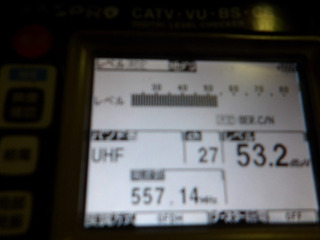

信号レベル

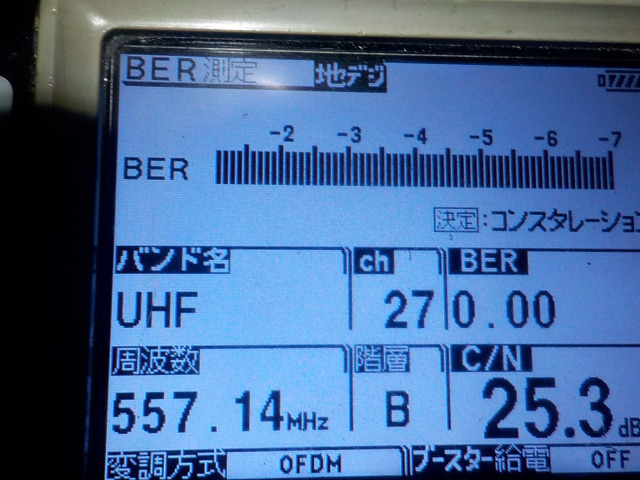

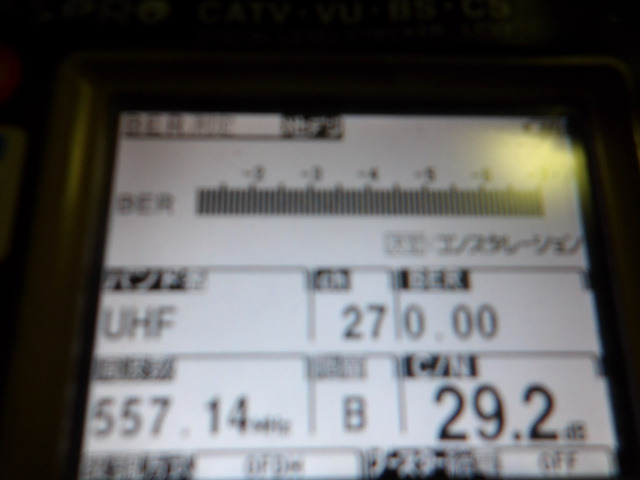

信号品質
映るのが不思議と思う様な状態です。


アンテナの点検です。
後方は小仏中継所
右手は八王子中継所
下のアナログアンテナは
東京タワー方向です。

上の地デジアンテナは神奈川方向を
向いています。

測定用アンテナを用意して
小仏中継所に向けますと
良好な電波が確認出来ました。
信号レベル


信号品質

古い建物ですので
3階屋上から1階のテレビ迄の
配線の劣化が心配になります。

屋上からBSの信号を送りました。


1階のテレビコンセント出力です。
地デジのみの利用ですので
配線は使用可能です。


お客様に工事の了解を頂きました。
上段のアンテナを小仏方向に向けました。


ブースターを経由した
1階の信号状態は良好です。
最後に
テレビの受信状態を
確認して作業を終了しました。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/




タグ:方向調整
posted by tamaさん at 00:00| 受信不良対策

2020年10月21日

国立市でコンセント交換

国立市にお伺いしました。

いつもお世話になっております
リフーム屋さんからご連絡を頂きました。

リフオーム済事務所の1部屋で
テレビが映らないので
点検、修理のご依頼です。


事務所の方にご挨拶の後
状況の確認をさせて頂きました。

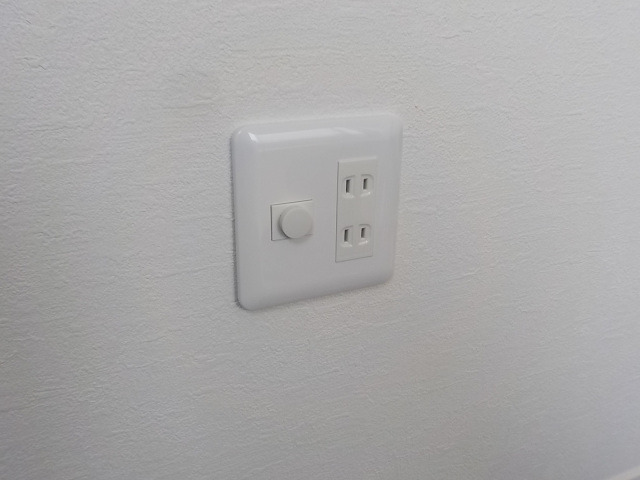

映らないお部屋の
テレビコンセントです。
事務所の方がカバーを外して
内部を確認した様です。

出力の確認です。
出力が有りません。


内部を確認しました。
中間タイプのテレビコンセントです。
出力側の接続は有りません。
テレビ端子側出力は10dB前後の
レベル損です。
これが後から問題となります。

入力側の確認です。


信号が来ていませんので
不良原因は別のお部屋に有る様です。


入力側配線をたどると
こちらに行き着きました。
こちらではテレビが映っています。

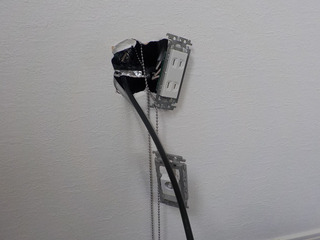

コンセントのカバーを外して
内部を確認しました。
2分配器が出てきました。


出力側配線を確認しました。
上が不良箇所につながる配線です。
ピンが内部に落ち込んでいます。


この部分を新規コネクタに交換して
カバーも元の状態に戻して
これで作業終了と思いながら
不良コンセントを確認しますと
相変わらず信号が来ていません。

先程の場所に戻って再確認です。
分配器入力側です。
ピンは曲がっていませんが
内部に落ち込んでいます。

スペースが狭いので
分配器を元に戻す時に
接触不良となった様です。

こちらのコネクタも新規交換して
今度は本当に作業終了と思いながら
不良箇所のコンセント出力を
確認しましたが問題発生です。
レベルが低すぎます。

このまま帰ると
お客様から「雨が降るとチラチラする」と
クレームが出そうです。

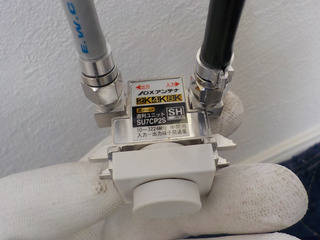

直列ユニットの交換します。
中間タイプはからテレビ端子タイプに
交換です。

レベルも予想以上に上がりました。


テレビ映りを確認して
今度は本当に作業終了です。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/

タグ:配線点検
posted by tamaさん at 00:00| 受信不良対策

2020年10月19日

昭島市で建て替え

昭島市 福島町にお伺いしました。

アンテナ建て替えのご依頼を
頂きました。

ご挨拶の後
状況の確認をさせて頂きました。
撤去をご希望のアンテナです。
テレビがチラツクそうですが
八王子中継所方向と
スカイツリー方向に向けられた
2本のアンテナがUU混合されています。

針金のワイヤーは錆びて弛んでいますので
倒れるのを心配されたお客様が
早めの撤去を決められました。

お客様は破風板トップ部に
26素子相当の
デザインアンテナ取り付けをご希望です。


測定用アンテナで確認しますと
良い方法が有る事が分かりました。


先ずは既存のアンテナを撤去して
新規アンテナの取り付けました。
良い方法とは
アンテナを屋根の下に取り付けると
八王子中継所からの電波が
届かなくなる事です。

アンテナを屋根の上に出して
高く上げる程に信号状態が
悪くなります。


アンテナも20素子相当で十分です。
作業後
お部屋のテレビコンセントで
確認した信号状態です。
平坦な波形です。
電波状況が悪い地域ですが
トップクラスに入る信号状態です。


写真が前後しますが

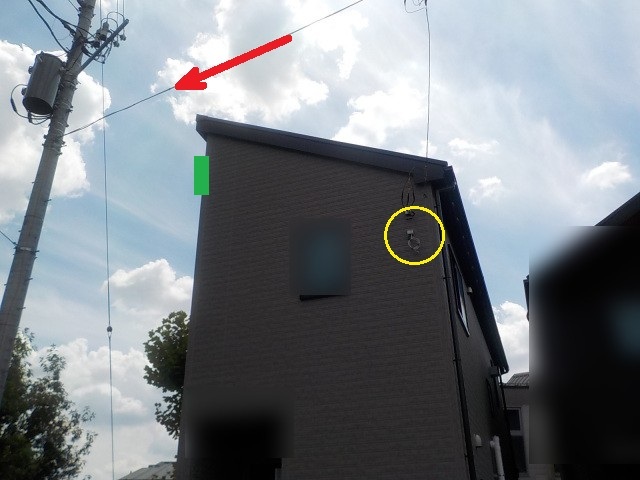

アンテナ取り付け場所の脇に
配線引き込み口が有ります。
新規配線との接続です。


接続部は内部にいれました。

穴のサイズが大きめですので
虫が入らない様にパテで塞ぎます。


防雨カバーを被せました。


お客様はテレビで
信号レベル表示を確認されましたが
レベルが80有ると驚かれていました。

今迄が悪すぎた様で
大きなレベル差の改善となりました。

アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/

タグ:建て替え
posted by tamaさん at 00:00| デザインアンテナ

2020年10月18日

中野山王でデザインアンテナ

八王子市 中野山王にお伺いしました。


ご新築のお宅に
デザインアンテナ取り付けの
ご依頼を頂きました。
ご新築おめでとうございます。

この後、ご依頼頂いたお客様の
お父様からご連絡を頂き
隣接するお父様のお宅で
ケーブルテレビを切り替えて
アンテナ取り付けのご依頼を頂きました。


両家にご挨拶の後
ご新築のお宅から
電波状況の確認をさせて頂きましたが
軒下では信号レベルが低すぎます。

高さを上げるとレベルが上がりますので

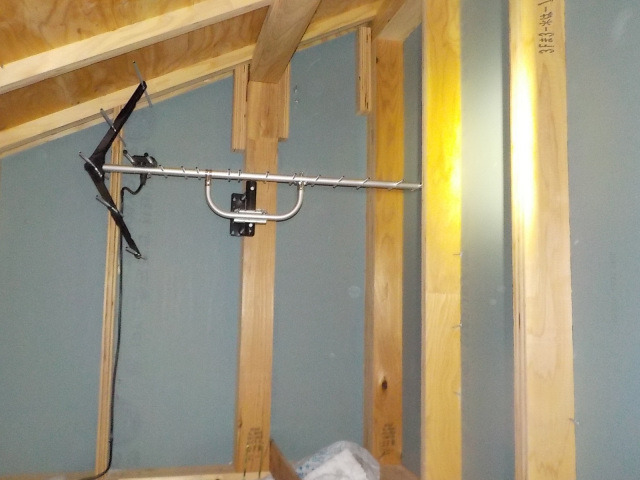

屋根裏で再測定です。

NHKの信号レベルです。


NHKの信号品質です。


スペクトラム表示です。
干渉波が有る様です。

アンテナは八王子中継所方向です。
八王子中継所からの
東京MXです。


スカイツリーからの
東京MXです。
スカイツリーからの
弱めの電波が届いていますが
画像に影響が少ないレベルです。

お客様の了解を頂き
アンテナを取り付けました。



次はお父様のお宅です。
軒下で場所を変えて電波状況を
確認しますと
前方が開けた位置で
八王子中継所からの
良好な電波をキャッチ出来ました。

NHKの信号レベルです。


NHKの信号品質です。


スペクトラム表示です。
干渉が少なくなりました。


スカイツリーからの
東京MXです。
スカイツリー側に
建物が有りますので
電波が遮られて良好な
信号常置になっています。


こちらはスムーズに
取り付け完了です。


最後にテレビの受信状態を
確認して作業を終了しました。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/
posted by tamaさん at 00:00| デザインアンテナ

2020年10月17日

みつい台で配線点検

八王子市 みつい台にお伺いしました.

テレビ映りが悪いので
点検、修理のご依頼を頂きました。

ご挨拶の後
アンテナからの配線を順に点検しました。
ブースターを外しています。


1階と2階に分配しています。
いも結び状態です。
1階の外壁にも同様な接続がありまして
2部屋に分配されています。

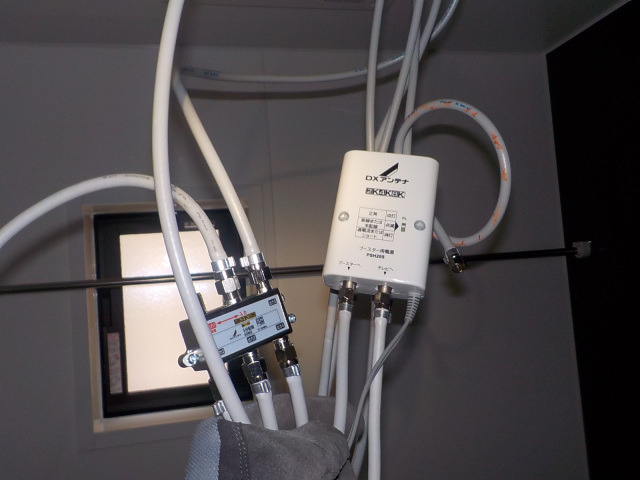

リビングのブースターです。


入力側は抜けかかっています。
他の接続部も同様な状態です。

映りが悪いので
ブースターを取り付けたそうです。

DIYでの作業で有る事が分かります。
お忙しい中ご苦労様でした。

お客様から修理の了解を頂きましたので
順番に進めて行きます。

ブースターの入力側です。
ピンが有りません。
内部で折れ曲がっていました。

カットして新規コネクタを取り付けると
テレビは映りましたが
信号品質が良くない状態です。

テレビとビデオの接続部も交換しましたが
状態は変わりませんので
次の場所に移動です。


1階の分配箇所です。


2階の分配箇所です。
天候により映りが悪くなるそうです。


両方カットして
室外用分配器を取り付けました。


次は使用していないブースターです。
測定器から電圧を加えました。


ショートの表示です。
お客様が何度やっても
うまくいかなかったそうです。


ブースタの確認です。
アンテナへの給電スイッチが
ONになっていました。

OFFにすると90dBを超える出力です。

リビングのブースターを撤去して
出力を確認しました。
信号レベル


信号品質
強めですのでブースターのアッテネータを
切り替えて作業終了です。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/




タグ:配線点検
posted by tamaさん at 00:00| 受信不良対策
