稲城市で配線点検

稲城市にお伺いしました。

いつもお世話になっております
管理会社様から連絡を頂きました。


アパートのテレビが映らなくなったので
緊急対応のご依頼です。


別の現場で作業中でしたが
お近くですので
帰り際に立ち寄らせて頂きました。

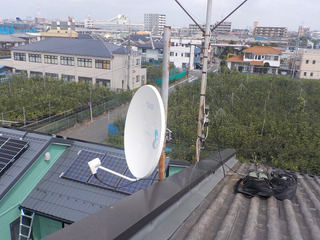

屋上のアンテナです。

上から3番目が
使用中の地デジアンテナと思われます。

ＢＳアンテナ後方に見える器材の一つは
地デジ・ＢＳ混合器の様です。


点検ＢＯＸを探しますと
3階通路に有りました。

通路にＢＯＸが三つ有りますので
今後の記述は手前からＡＢＣと
呼称します。

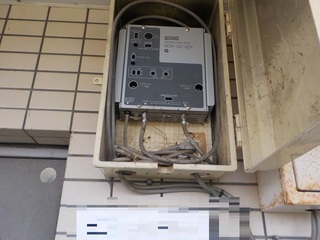

ＢＯＸＣ
なか
中はぎっしり詰まっています。

配線を上流から点検していけば
何とかなりそうです。

ここが屋上からの入力と判りました。

地デジとＢＳを分波しています。


地デジはＢＯＸＢに配線されています。

こちらのブースターは地デジのみの増幅です。

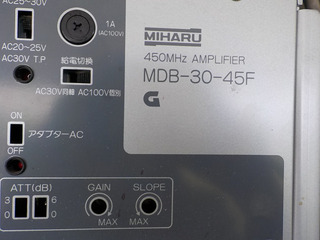

ＢＯＸＣブースター銘板です。




このブースターはＢＳのみの増幅ですが
出力側がおかしな配線です。

赤マークがＢＳ
青マークが地デジです。

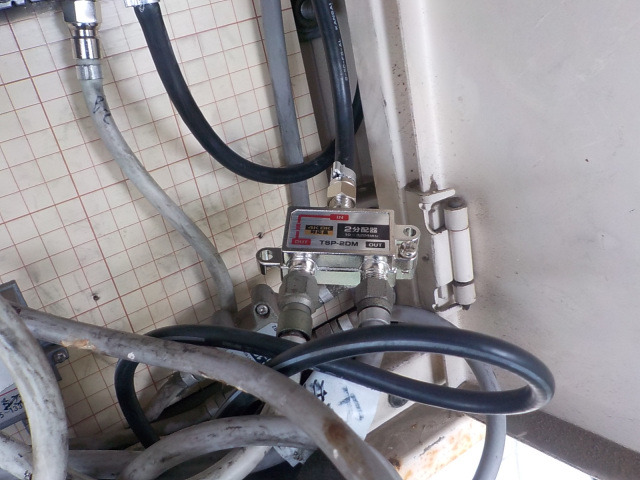

ブースターからの出力線が
2分配器の出力側に接続されています。



そして2分配器入力側が
お部屋に繋がる分配器入力に接続されています。


これで今迄映っていましたので
突然映らなくなった原因では有りません。


配線ルートが分かりましたので
信号チエックです。

地デジブースターの入出力です。

出力確認




信号状態が悪い事がわかりました。


入力側です。




正常です。
地デジブースターの故障が特定出来ました。

「ＢＳは映ったり映らなかったり」と
お聞きしましたので原因を確認します。




Ｃ/Ｎ値が変動します。
アンテナ交換が必要です。

本日は地デジのみが映る
応急処置を行いました。

手持ちのブースターに交換しました。



分配器は混合器に交換しました。

お部屋の方に地デジが映った事を確認して
本日の作業終了です。


古くなったブースターと
ＢＳアンテナ交換をご提案しまして
オーナー様の了解が頂けましたので
再度のご訪問です。


ＢＳアンテナを交換しました。

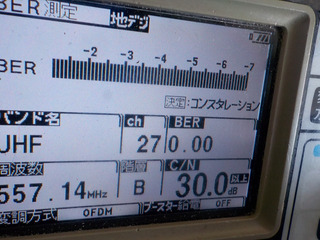

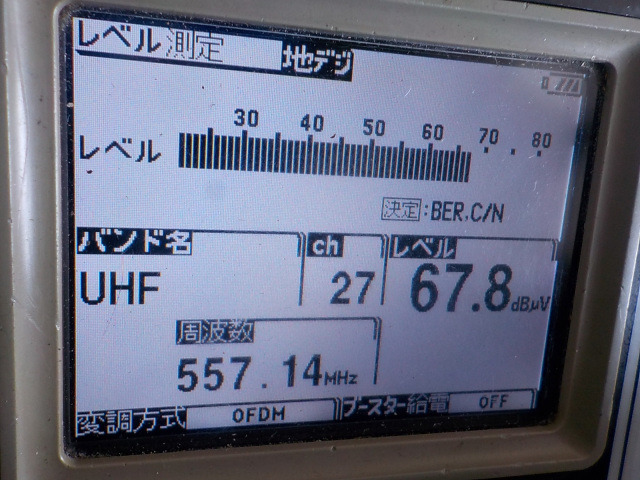

信号レベルです。

60ｃｍタイプのアンテナですので
信号レベルがもう少し上がっても
良さそうですが
これがＭＡＸ値です。

ブースター交換です。

入力側に４Ｋ・８Ｋカットフイルターを
取り付けました。



混合出力は2分配して
ＢＯＸＡに配線です。


得体が知れないこの混合器の処置ですが

「ゆうせん」を頼りに
何件かのお部屋の方にお聞きしましたが
1軒のお宅で
「ラジオ放送を聞くために」
取り付けた事が分かりました。

現在はチューナーが壊れたため
使用していない事が分かりましたので
このお部屋の方の了解を頂き
配線を取り外しました。


最後に
お部屋でのテレビ映りを確認して
作業を終了しました。


アンテナ工事のご依頼は
こちらから
https://tama-antenna.com/

アンテナ建て替え工事

4年程前に
当社で施工させて頂きました
お客様からご連絡を頂きました。

テレビ映りが悪くなって来たので
点検、修理のご依頼を頂きました。


早速お伺いしまして
状況の確認をさせて頂きました。

改築工事中のお隣のビル屋上に
ペントルームが出来たのと
映りが悪くなったのが
タイミング的に一致します。


上記の写真は
お客様がビルの管理会社とご相談されて
足場の左半分を撤去された状態ですが
テレビ映りが悪いのは直りませんでした。


測定用アンテナで
場所と高さを変えて確認しますと
ペントルームの干渉が
明らかになりましたので
本日アンテナの建て替えにお伺いしました。


建て替えたアンテナです。

高さを2mに上げると
ビルの干渉が無くなりました。





マスト固定金具とステンレスワイヤーで
合計4カ所の固定です。

作業前後のリビングでの信号状態です。
作業前

お伺いした時には画像の乱れは
確認出来ませんでしたが
悪い信号状態です。


作業後

これなら画像が乱れる事は有りません

お客様からビルの管理会社に
連絡して頂き作業終了です。

アンテナ工事のご依頼は
こちらから
https://tama-antenna.com/

日野市多摩平で屋根裏に取り付け

日野市多摩平にお伺いしました。

お引越し先のお宅に
デザインアンテナ取り付けの
ご依頼を頂きました。

ご挨拶の後
電波状況の確認をさせて頂きました。

赤マークがスカイツリーです。

お客様からは
こちらにデザインアンテナ取り付けの
ご指示を頂きました。

右手方向に移動しても
信号レベルは上がりません。
小仏中継所方向も同じです。


ここは諦めて頂き
ベランダに移動です。

軒下では信号レベルが低すぎますが
アンテナを屋根の上に突き出すと
信号レベルが上がります。


お立ち会いのお父さんに
「屋根の上に八木式」を
ご提案しましたが
娘さんと電話で相談されて
「屋根の上はダメ」の結論です。

築年数の経過したお宅ですので
熱い屋根裏作業は避けたい所ですが
中に入って電波状況を確認しました。

ＮＨＫの信号レベル



ＮＨＫの信号品質

「入り口付近で何とかならないか」と
思っていましたが
屋根裏奥の高さの高い位置で
アンテナ取り付け可能な電波を
キャッチ出来ました。

お父さんも娘さんに了解をもらって
屋根裏取り付け開始です。


中に入る前に
短時間で取り付け出来る様に
下準備に十分な時間を掛けます。

アンテナを取り付けました。

熱気迄写っている様に思えます。

分配器は入り口近くですので
アンテナからの配線も
入り口迄届く長さに準備しました。

この後は点検口の外に出ての作業です。
一休みした後
空調服を着ての作業で
お客様のご希望を満たす事が出来ました。


最後に
リビングでテレビの受信状態を
確認して作業を終了しました。


アンテナ工事のご依頼は
こちらから
https://tama-antenna.com/

福生市で2軒の配線点検

福生市で2軒のお宅にお伺いしました。
何れも
テレビが映らなくなったので
点検、修理のご依頼です。

1軒目

テレビ画面にE202が出ています。


テレビコンセントの確認です。







信号が来ていません。


浴槽の上の点検口です。



屋根に上がる前に
電源アダプターが正常かの
確認を先に行います。

ランプが消えています。


入力側配線を外しました。

点灯しました。
正常な動作です。


受信不良の原因は「断線」の
可能性が高まりました。


お家の周りの点検です。
見つかりました

黄色のルートで流れる雨水が
赤マークの接続部から
内部に浸透したと思われます。

カットして

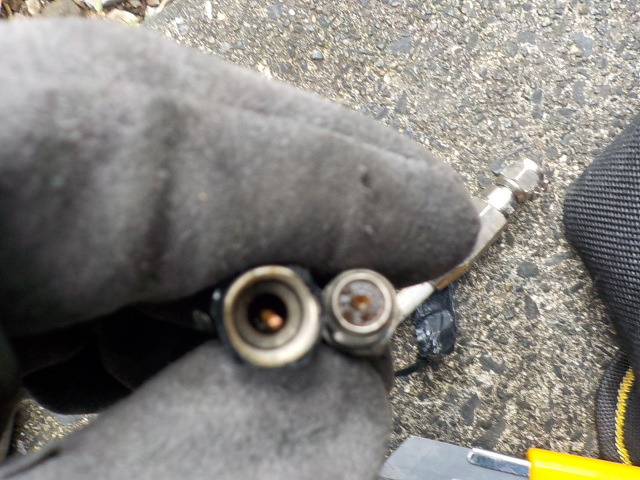

お客様の目で開梱しました。

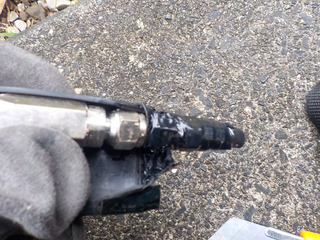

ビニルテープが一巻きです。



内部はショート状態でした。


新規接続部です。

自己融着テープの上に
ビニールテープを2度巻きして
両端をバンドで固定しています。

さらにＵ字型で樋に固定して
雨水の浸透を無くしています。



テレビが映ったのを確認して
作業終了です。


2軒目

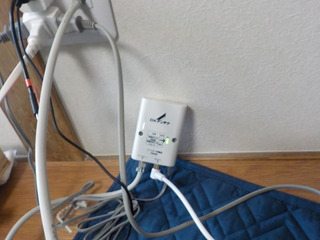

アダプターの点検です。




正常です。


映らないのはテレビ回りの問題です。

コード内部のピンが潰れていました。



コードを交換すると
テレビが映りました。


アンテナ工事のご依頼は
こちらから
https://tama-antenna.com/

町田市小山町での工事

町田市小山町にお伺いしました。

ご新築のお宅に
デザインアンテナと
ＢＳアンテナ取り付けの
ご依頼を頂きました。
ご新築おめでとうございます。

お客様のお宅は
大型商業施設のカインズホーム、
コストコが立ち並ぶ
多摩ニュータウン通り沿いの
お近くです。

オートバックス前の坂を下って
お客様のお宅に到着です。

人気の有るニュータウンですが
丘陵地帯ですので
電波状況は悪い場所です。

この場所には何度もお伺いしていますが
坂を下った途中から
急激に電波状況が悪くなりますので
地図上に「ボーダーライン」を引いて
お見積りにお伺いする目安としています。

お客様のお宅は
この「ボーダーライン」の上ですので
アンテナが取り付け出来る電波が
キャッチ出来ました。

その場での工事を
ご希望頂いておりますので
早速工事開始です。

段差の有る外壁にコーキング処理をして
金具を取り付けます。





黒のアンテナを取り付けました。







黒の下地にマッチして
目立たない仕上げです。


最後に
リビングでテレビの受信状態を
確認して作業を終了しました。
