2021年11月28日

八王子市東中野で方向調整

八王子市東中野にお伺いしました。

テレビ映りが悪いので
点検、修理のご依頼を頂きました。

ご挨拶の後テレビ画面で
受信強度の確認をさせて頂きました。
NHKはAランクですが
B、Cと変動して画像が乱れるそうです。

測定器での信号状態です。
NHK
信号レベル


信号品質
映る状態です


Dランクの教育テレビ
信号レベル

信号品質
映らない状態です

5年程前にご新築されたお宅ですが
暫くしてから
画像の乱れが続く様になりましたので
ご自分でも
配線の手直しをされて来ましたが
乱れは直らないので
当社に点検をご依頼されました。


お客様は
「屋根上の配線の接続部に異常有り」と
疑われていました。

屋根上の点検です。
赤マークがスカイツリー方向です。
30素子のアンテナは
ご自分で購入されましたが
取り付けが出来ないので
大工さんにお願いしたそうです。

配線の接続部です
開梱しますと
しっかりとした接続状態です。
この部分をカットして
お客様にも見て頂き疑いが晴れました。


アンテナ前方の確認です。
前方の建物の屋上に
やぐらの様な物がありますが
アンテナはここに向けられています。

アンテナ取り付け後
やぐらが建てられたので
干渉を受ける様になったと
推測しました。

アンテナ直下の状態です。
Dランクの教育テレビです
信号レベル


信号品質
アンテナ方向に問題有りです。
方向を動かしましたが
大きな効果は有りません。

右方向に永山中継所がありますが
山が有りますので電波は届いていません。


事前に確認しましたが
この地域は
小仏中継所の電波エリア境界から
少し外れていますが
「最後の頼み」はここだけです。


180°反対方向の小仏中継所に
アンテナを向けました。

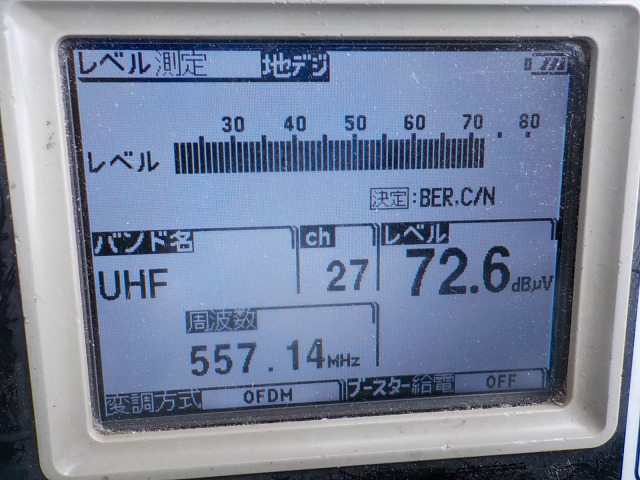

信号レベル
全チャンネル45dbを切ります

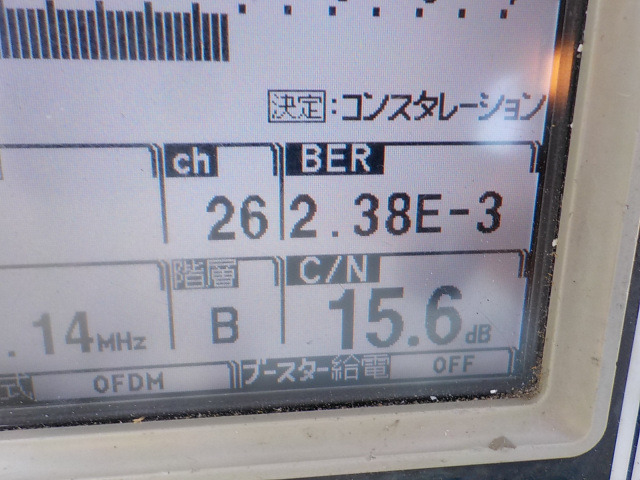

信号品質は格段に上がりました。


方向調整前後の
電波の波形の違いです。
方向調整前
画像が乱れやすい状態です


方向調整後
波形を見ただけで効果が分かります。

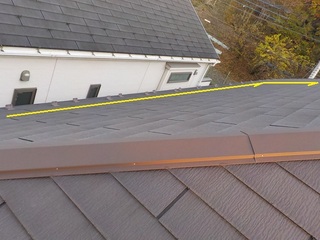

屋根上の配線長が心配です
屋根の上だけけで12〜13m有りますので
アンテナ直下にブースターを追加しました。
(黄色マーク)


お部屋の情報BOXに
8分配器一体のブースターが
有りますが
ここに辿り着く前に
信号が劣化してしまいます。


お部屋に戻って受信強度の再確認です
Bランクが一つ有りますが
以前の様に変動する事は有りません

お客様には
大変喜んで頂き作業を終了しました


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/

タグ:方向調整
posted by tamaさん at 00:00| 受信不良対策

2021年11月26日

八王子市堀之内で屋根裏に取り付け

八王子市堀之内にお伺いしました。


お引越し先のお宅に
デザインアンテナ取り付けの
ご依頼を頂きました。

ご挨拶の後
状況の確認をさせて頂きました。

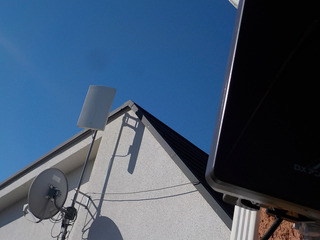

スカイツリー方向です。
お隣のお家が接近していますので
黄色丸の位置に
デザインアンテナ取り付けを
ご希望です。

玄関の真上で
見た目の問題も有りますので
玄関先から見えない
「屋根裏に取り付け出来ないか」を
確認しました。
黄色丸の屋根裏側です。
外壁近くではレベルが低すぎます。

外壁から離れる程に
信号レベルが上がりますので
八木式アンテナと
デザインアンテナを持ち込んで
両者を比較しました。


八木式玉砕の姿です
役に立ちませんので
デザインアンテナに交換です。

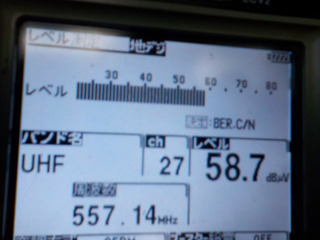

今度は信号レベルが上がります。
NHKの信号レベル


NHKの信号品質
アンテナ取り付けOKです。

アンテナの性能の差では無くて
限られた屋根裏空間での
測定場所の違いで
結果に差が出ます。

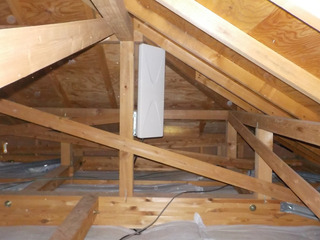

アンテナを取り付けました


最後に
リビングでテレビの受信状態を
確認して作業を終了しました。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/



タグ:ご新築
posted by tamaさん at 00:00| デザインアンテナ

2021年11月25日

日野市で配線点検

日野市にお伺いしました。

テレビ映りが悪くなったので
点検、修理のご依頼を頂きました。


ご挨拶の後、リビングで
信号状態の確認をさせて頂きました。

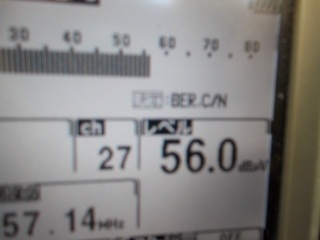

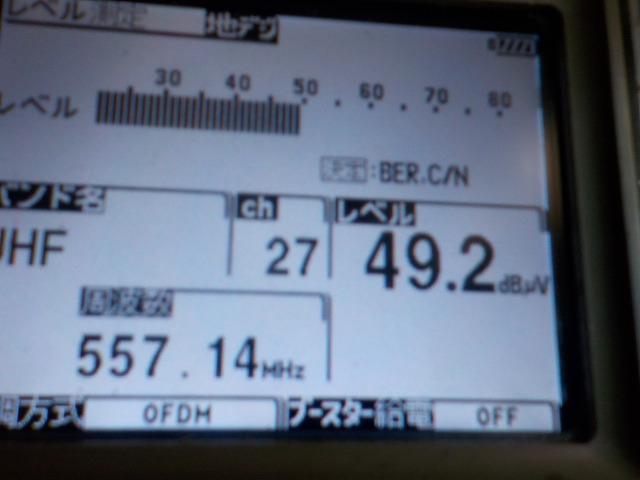

NHKの信号レベル

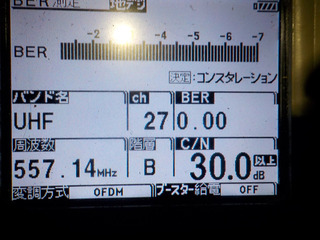

NHKの信号品質
映るCHと映らないCHがありますが
全体に信号レベルが低いのが
受信不良の原因と分かりました。

屋根の上の配線点検です


ブースター入出力に異常が見つかりました
出力


入力
ブースターで
信号レベルが下がっていました。

配線にもおかしな箇所が有り
お部屋迄に20dB近いダウンと
なっていました。

ブースターを外して
入出力を直結しました。


お部屋に戻って信号状態の確認です。
作業前に比べて20dB程上がりました。

最後に
テレビ映りを確認して
作業を終了しました。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/

タグ:配線点検
posted by tamaさん at 00:00| 受信不良対策

2021年11月24日

小平市で配線変更

小平市にお伺いしました。


BS配線変更のご依頼です。
テレビ直結のBS配線を変更して
全部屋での視聴をご希望です。

ご挨拶の後
早速工事開始です。
古い地デジブースターを撤去して
軒下でBS配線と混合します。


地デジ用の混合器です。


CH30〜60と書かれていますので
アナログ時代に使用されていた様です。
お客様にお聞きしますと
スカイツリーからの番組しか
ご覧になっていませんので
撤去しても問題無しです。


ブースターはカバーを開けると
外れてしまいました。

フイルター無しですが
受信不良は無かったそうです。
こちらも撤去します。

アンテナ線を直結しました
混合器の方はカバーがしつかりしていましたので
防雨用に再利用しました。


屋根の作業終了です。


BSの新規アンテナ線は雨樋の中を
樋止めに固定して
引き込み口に配線しました。


両者の配線を混合しました。


最後に
リビングでテレビの受信状態を
確認して作業を終了しました。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/
タグ:配線変更
posted by tamaさん at 00:00| BSアンテナ

2021年11月23日

稲城市で方向調整

稲城市にお伺いしました。

テレビ映りが悪いので
点検、修理のご依頼を頂きました。

先ずは、お電話口で
携帯電話の障害波対策工事に
ご依頼される事をお伝えしました。
 https://www.700afp.jp/tv/

暫くしますと
対策工事に来た方から
「アンテナの方向がズレている」事を
指摘されましたので
当社に調整のご依頼を頂きました。

状況が絞られましたので
お伺いして点検させて頂きました。

ご挨拶の後、リビングで
電波状況の確認をさせて頂きました。
NHKの信号レベル


NHKの信号品質
これはひどい状態です。
全チャンネル同じ様な数値です。


アンテナの調整です。
スカイツリー方向を向いていますが
大きな方向ズレは有りません
(アンテナがこちら向きです)


前方の山が電波を遮っています。
アンテナを建てた事に問題有りです。


ブースターはお風呂場の上の点検口
に有ります。
電波状況が悪い時は
アンテナ直下に取り付けが基本です。


アンテナ線をカットして
測定器を接続しようと思いましたが
踏みとどまって
給電部に測定器を接続しました。


スカイツリー方向は
ちょっとやそっとでは
電波状況は良くなりません。

お客様にケーブルテレビをお勧めしましたが
「少しだけでも良くなれば」と
調整のご依頼です。


釣りの様ですが
思い切ってアンテナを360°回して
良好な電波の掛かりを試しました
掛かって来ました。
品質良好な電波です。


永山中継所からのNHKです
信号レベルは低めですが
以前に比べると大巾な改善です。

Eテレです

全チャンネル同じ状態です
普段はストレス無く視聴できます。

アンテナ前方です。


永山中継所に向けて
アンテナを固定しました。
(上記工事前とは180°反対方向です)



リビングでチャンネルスキャンを行って
綺麗な映りになりましたので
お客様には大変喜んで頂きました。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/

posted by tamaさん at 00:00| 受信不良対策
