2018年12月28日

町田市相原で方向調整

町田市 相原町にお伺いしました。

1週間程前に
テレビ映りが悪いので
ご相談の電話を頂きました。

ご挨拶の後
お客様に状況をお聞きしました。
現在映るチャンネルはNHKを含めて
3つです。
「映るチャンネルが週毎に変わるのが
 不思議」とその原因もご質問頂きました。

年の瀬も迫っておりますので
何とか解決して
良いお正月を迎えて頂きたい
思いになります。

相原駅から造形大学方向に向かう
線路沿いの地域は
ご存じの方も多いと思いますが
難視聴地域です。

周囲は山で囲まれています。
スカイツリー方向です。


いつもお世話になる
小仏中継所方向です。
中継所が有る山並みも見えません


お客様のお宅のアンテナは
スカイツリー方向です。
指向性の強い30素子前後のアンテナです。


アンテナ直下に移動しました。
受信不良が発生し易い接続部です。
ケーブルも硬化しています。

ブースターも錆びが進行しています。
ランプは点灯しています。

アンテナ直下の受信レベルです。
映っているNHKです。


映らないフジテレビです。
どちらも低いレベルですが
受信限界値を僅かに超えたNHKが
映っています。

お客様からご質問の
「映るチャンネルが週毎に変わる」
原因が分かりました。

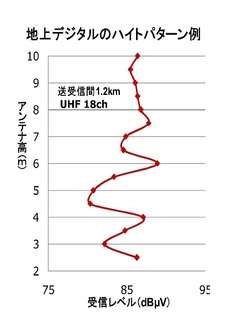

アンテナがキャッチする電波の
パターンです。(ハイトパターン)
このパターはチャンネル毎に違いますが
環境の変化でも変わります。


お客様がお使いのアンテナがキャッチする
電波範囲を極端に表しました。
黄色マーク部を通過する電波が
チャンネル毎に変わるのが
原因です。


本題に戻ります。
ポール先端のステー金具の
リングが錆び付いて
方向調整が簡単に出来ませんので
アンテナ直下のレベルを
上げて見ましたが効果無しです。
当日の作業は日没のためここで終了です。


お客様も「諦めるしかないか」と
ガッカリした様子です。

不甲斐ない当方の作業結果に
「もういいよと」言われるのを覚悟して
アンテナと測定場所を変えての
再測定をご提案しますと
快く了解して頂きました。


本日再訪問しまして
測定用ポールに取り付けたアンテナで
スカイツリーからの電波状況を確認しました。
アンテナ方向360°を変えても効果無しです。

諦め掛けた最後に
小仏中継所のチャンネルで測定しますと
反射波がキャッチ出来ました。
NHKの信号レベルです。


NHKの信号品質です。
キー局は全て良好な品質です。

お客様のお宅のアンテナ方向を変えて
確認しましたが
同様の電波をキャッチできました。
アンテナ脇にセットした脚立に上がり
ステー金具にオイルを塗布して
リングを手で動かしますと
アンテナが周りました。


反射波方向です。
前方のビルからの反射の様です。
狭い範囲ですので
逆にこちらのアンテナの方が
効果が有る様です。


お客様が視聴を希望される
東京MXも映る状態です。
信号レベルです。


信号品質です。


相模中継所からのTVKの電波も
キャッチ出来ました。
信号レベルです。


信号品質です。
屋根上で受信できる事が
確認出来ましたので
お部屋での確認を行います。

テレビは1台ですので
6分配器を外して直結しました。

テレビのチャンネルスキャンを
行った後、テレビ映りを確認して
作業を終了しました。


お客様にも大変喜んで頂き
お正月も十分にテレビをお楽しみ頂けます。

お客様も私も最後まで諦めずに
粘って結果が出せました。

タグ:方向調整
posted by tamaさん at 00:00| 受信不良対策

国立市で地デジアンテナ

国立市谷保にお伺いしました。

屋根のリフームに合わせて
アンテナ建て替えのご依頼を
頂きました。

ご挨拶の後
電波状況の確認をさせて頂きました。
NHKの信号レベルです。


NHKの信号品質です。


スペクトラム表示です。
反射波の無い良好な電波です。

レベルも強めですので
施工後にお部屋で
テレビ入力レベルを確かめて
ブースターの取り付けを
決める事にしました。

施工開始です。
既存アンテナは屋根屋さんが
撤去済です。

屋根上に設置されている支線留を
利用してステンレスワイヤーを
取り付けました。


配線もそのまま使用出来る様に
樋の近くに紐できちんと結んでいます。


スムーズに作業が進みますが
配線を良く見ると亀裂が有ります。
使用不可ですので
作業をストップして
新規配線に交換しました。

屋根の下から既存配線を引き出して
新規配線に接続しました。

両端のバンドは
水切り用にカットしないで
そのまま屋根と樋の間に入れて
樋止めに固定しました。


アンテナを取り付けました。
お客様のご希望で
アンテナ、マスト、屋根馬は
ステンレス製を使用しました。





リフオームされた屋根材は
ガルバリウム鋼板ですので
滑り留めの屋根材を
屋根馬の下に入れました。


最後に
テレビの入力レベルを確認しますと
50dBを超えていましたので
ブースター無しで工事を終了しました。
