2019年11月17日

八王子市中山で配線点検

八王子市中山にお伺いしました。

テレビ映りが悪くなるので
点検、修理のご依頼を頂きました。

ご挨拶の後
お客様から状況をお聞きしました。

@テレビ脇のTV端子出力が
 大きく減衰している。

A雨風、雷、上空を飛行機が飛んだ時に
 画面が乱れる。

既に3社に修理を依頼されましたが
直らない状態との事です。

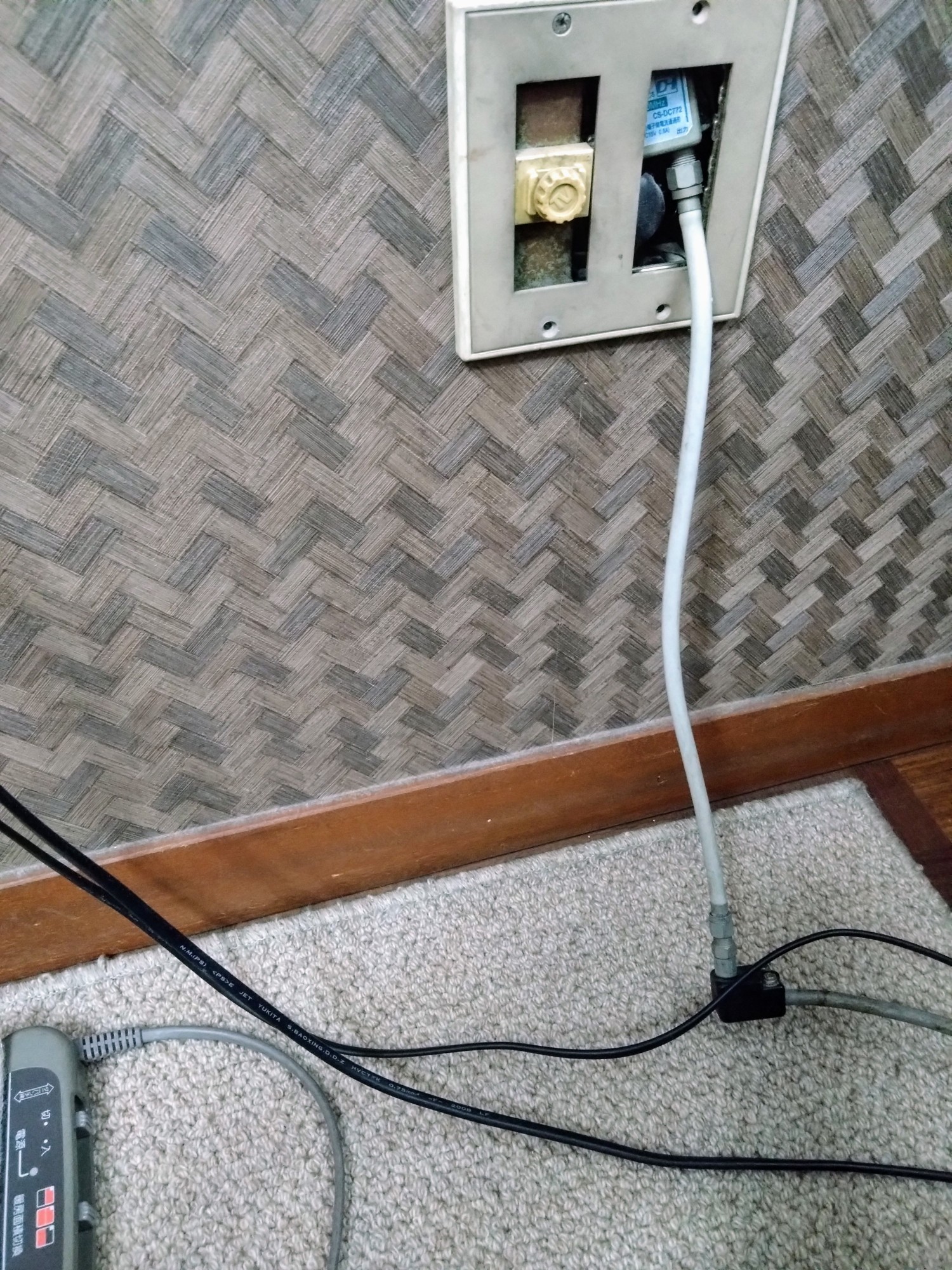

先ずは大きく減衰するテレビ端子です。
コンセントを取り出して確認しました。
ヒゲ状に伸びたシールド線が
芯線に巻き付いていました。
5分程で作業終了です。

他の業者からは
分配器の交換を勧められて
ご自分で交換されたそうです。

別の業者からは
壁の途中で接続された
配線接続部の処理に問題有り
と言われて
ご自分で配線に入れ替えを
試みたそうですが
うまくいかなかったそうです。

修理したTV端子の出力と
今お使いのTV端子との
レベル差が無くなった事を
測定器でお見せしますと
お客様は驚かれていました。

次はアンテナの調整です。

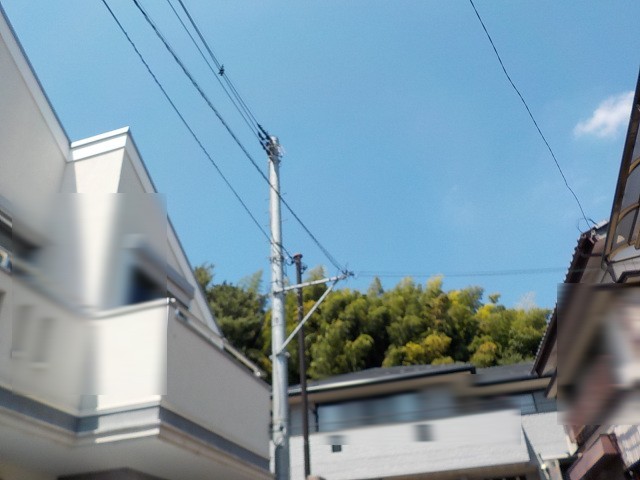

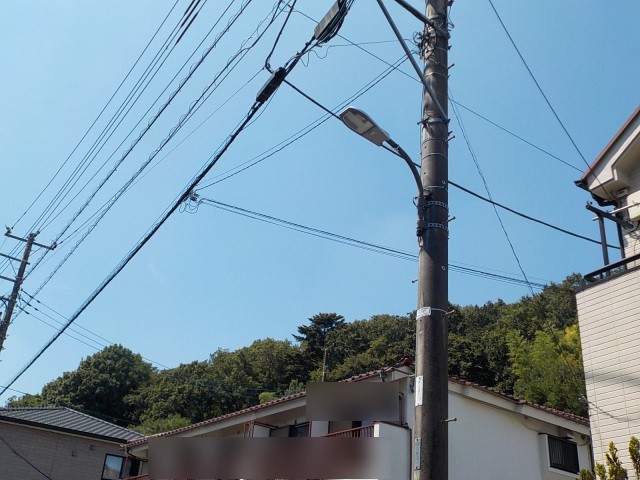

スカイツリー方向は山に囲まれています。
後方にはさらに高い山が有りますので
いつも頼りにしている
小仏中継所からの電波は期待できません。

アンテナ直下の状態です。

映りの悪いTBSです。

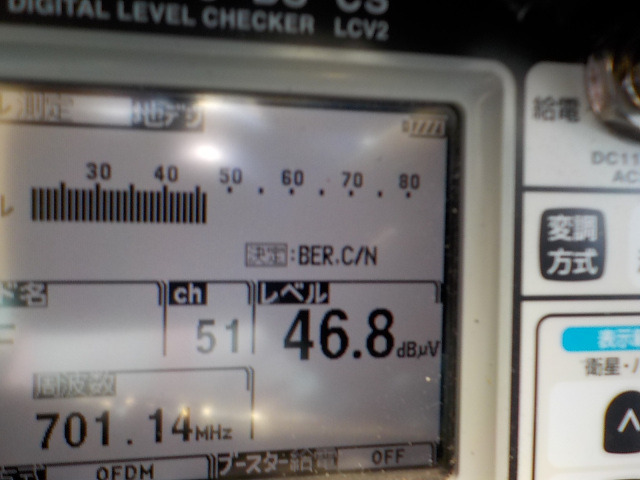

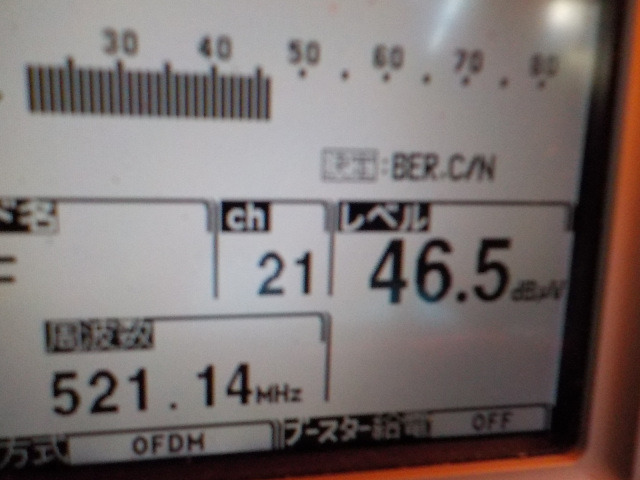

信号レベル
受信限界値迄の
マージンが足りません。

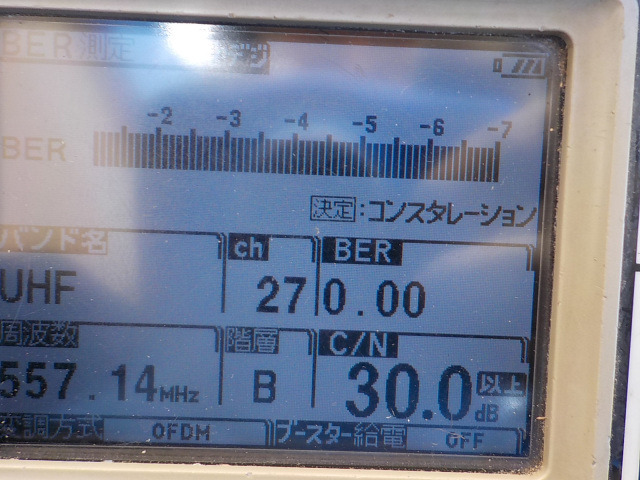

信号品質


方向を調整しました。
信号レベル
雨、風によるレベル低下に対する
マージンが増えました。


信号品質
良好な状態です。

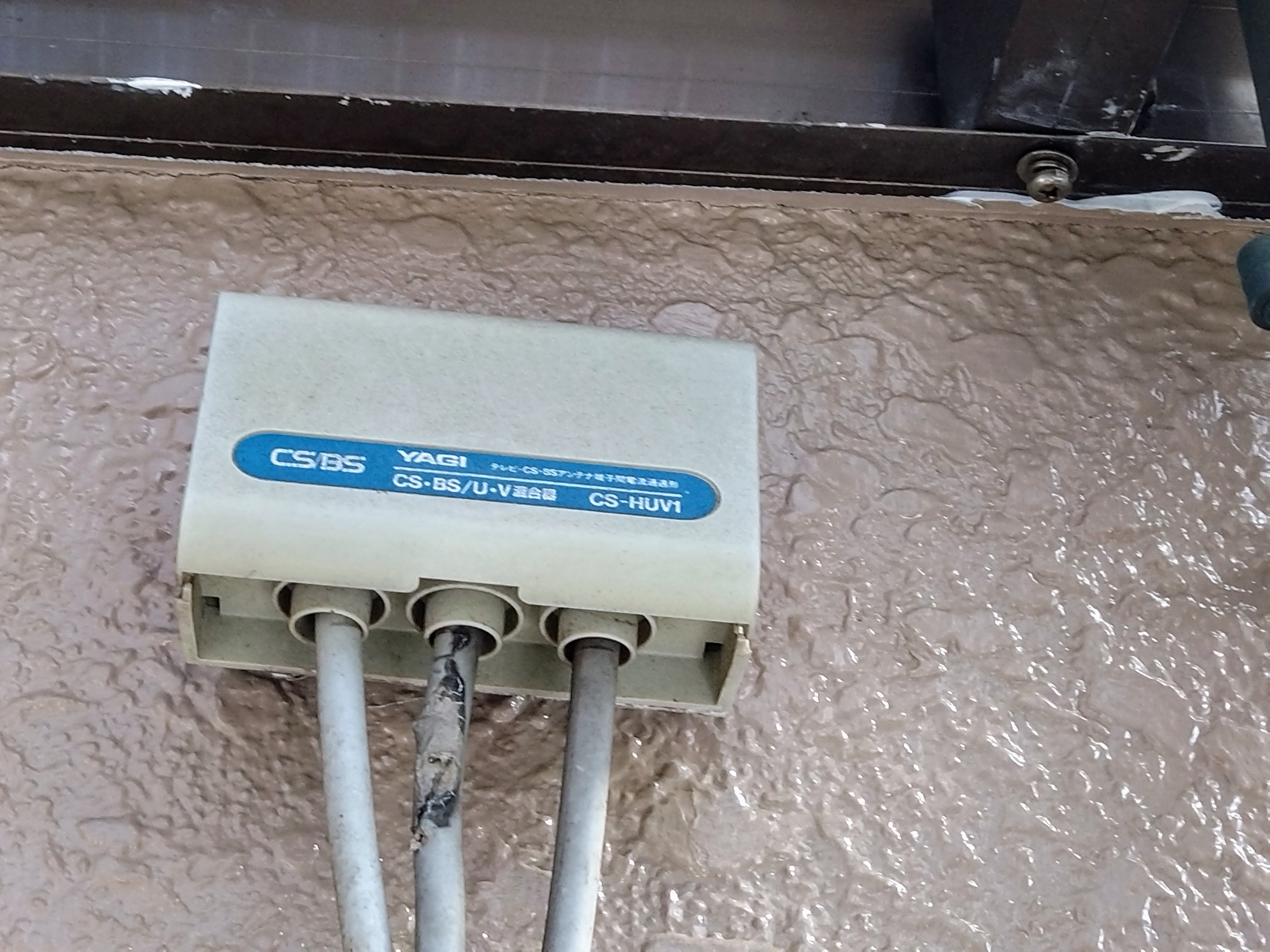

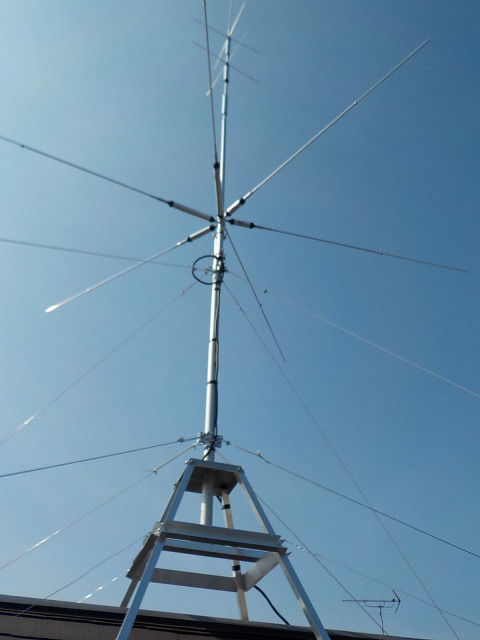

こちらも気になるところですが
今回の受信障害とは関係有りませんが
お客様に状況はお伝えしました。

テレビ画面の表示で
信号状態が大きく改善された事を
確認されて
お客様は大満足です。


大雨、飛行機が飛んできた時は
画像の乱れの可能性が有る事を
お伝えして作業終了です。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/




タグ:配線点検
posted by tamaさん at 00:00| 受信不良対策

2019年11月16日

福生市で地デジ・BSアンテナ

福生市福生にお伺いしました。

お引っ越し先にアンテナが無いので
デザインアンテナと
4K・8K対応アンテナ取り付けの
ご依頼を頂きました。

ご挨拶の後
状況の確認をさせて頂きました。


周囲は高い建物に囲まれていますので
壁面への取り付けはできません。


ハシゴを掛けるスペースが
有りませんので
3階相当の高さのロフトの窓から
屋根に上がりました。

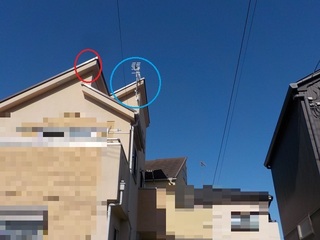

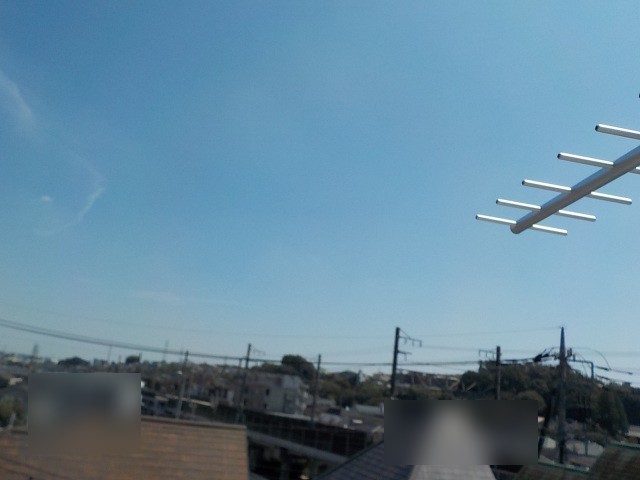

矢印がスカイツリー方向ですが
前方にも高い建物が有ります。

受信レベルを確認しました。

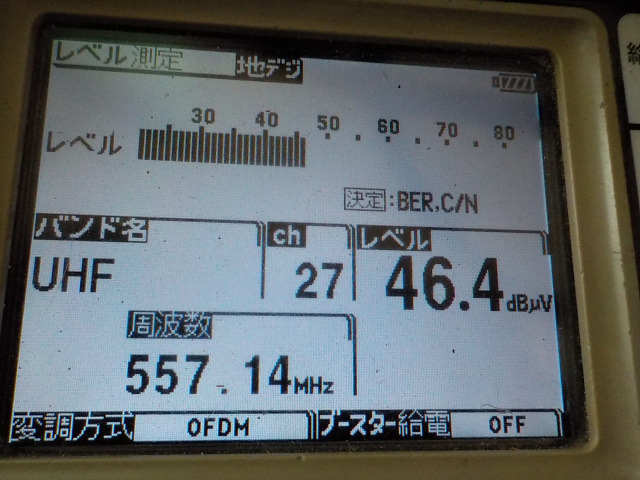

NHKの信号レベルです。
レベルは低めです。

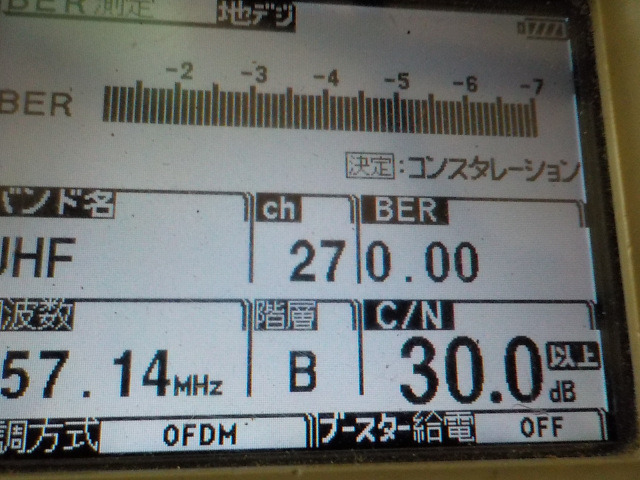

NHKの信号品質です。


スペクトラム表示です。
信号品質は
マルチパスの少ない良好状態です。

横田基地近くで
NHKの受信料割引が
適用されている地域ですので
飛行機等が通過した時に
瞬間的に障害が出る可能性は
お客様も了解済です。

次は4K・8K対応アンテナが
取り付け出来るかの確認です。

屋根裏から既存配線に
信号発生器の3.2MHZの信号で
減衰量を確認しましたが
大な減衰量です。

こちらは新規配線を引き込む事で
お客様の了解を頂きました。


地デジアンテナの取り付けです。
配線引き込み口で既存配線に
新規配線を接続しました。
接続部は防水カバーの中です。


こちらの壁面の反対側に
地デジアンテナを取り付けます。

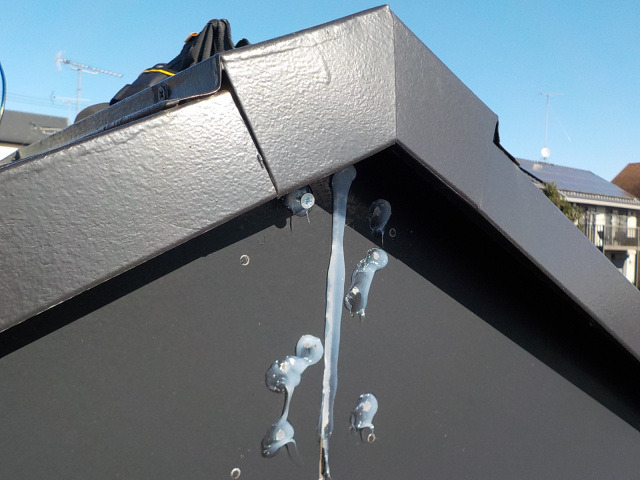

アンテナの取り付けです。
いつもの通りドリルで下穴を開けて
コーキングを付けた金具を取り付けます。


アンテナを取り付けました。

ブースターです。
減衰量が大きいので
出力は高めに調整しました。



4K・8K対応アンテナの配線です。
暗くなって来ましたが
テレビ設置場所の外側から
配線を入れて防水カバーを
被せました。

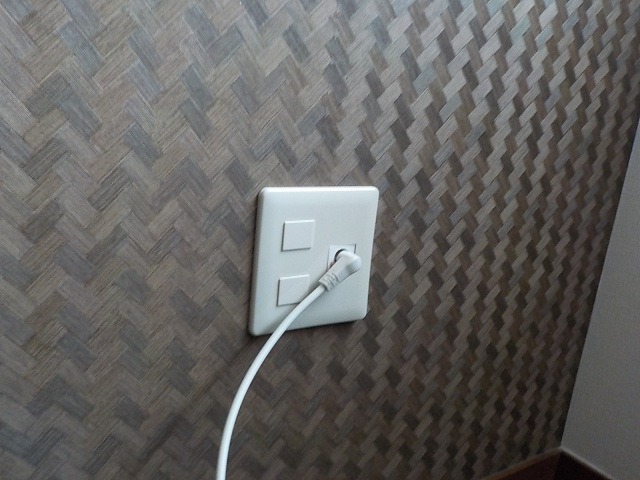

室内側にテレビコンセントを
取り付けました。

4K・8K対応アンテナは
2階ベランダに取り付けましたが
作業優先で写真は撮っておりません。

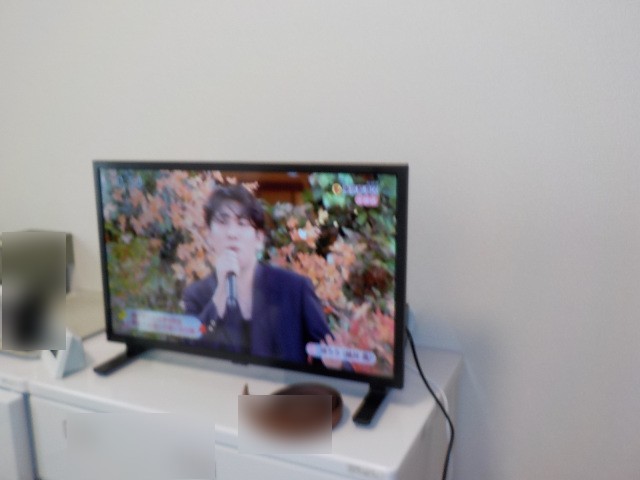

最後に
リビングでテレビ映りを
確認して作業を終了しました。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/




posted by tamaさん at 00:00| 地デジ・BS

2019年11月11日

北区西ヶ原でブースター調整

北区西ヶ原にお伺いしました。


いつもお世話になっております
管理会社様からのご依頼です。

アパートにお住いの方から
東京MXの映りが悪いとの
ご連絡が有りましたので
状況確認のご依頼を頂きました。

テレビ東京も時々悪くなるそうです。

アパートは
スカイツリーの近くですので
「東京MXが映らない」とお聞きしますと
ピーンと来るものが有りますので
準備をしてお伺いしました。

お部屋の方にご挨拶をしますと
本日は東京MXが映っているそうです。

本日は朝から雨ですが

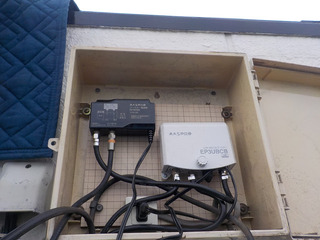

室外のブースターと分配器を
点検します。


状況確認ですので
お留守のお部屋に繋がる
3分配器の出力線を外して
出力を確認しました。
信号レベル
3分配器出力ですので
ブースター出力は 107dB程になります。

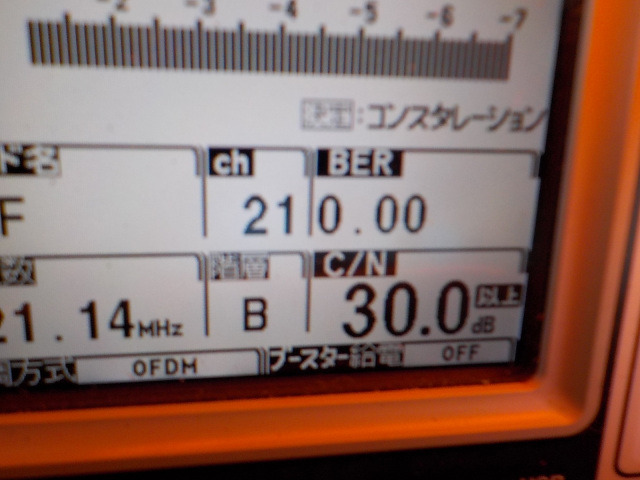

信号品質


キー局はどこも同じ状態です。

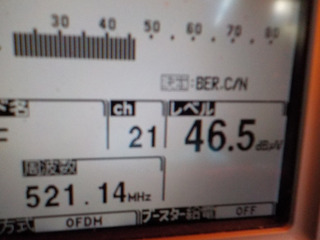

フジテレビ
信号レベル


信号品質

ブースターの定格です。
定格出力100dBと
明記されています。


映らなくなる東京MXです。
信号レベル
キー局とは約20dBの差が有ります。


信号品質
お部屋の方にもお聞きしましたが
テレビは映る状態です。

本日は雨模様でスカイツリーは
見えませんが
信号レベルも下がって
レベル差による干渉も
少なくて
映る状態になっている様です。


予想通りの状況ですので
管理会社様に状況をお伝えしまして
作業の了解を頂きました。

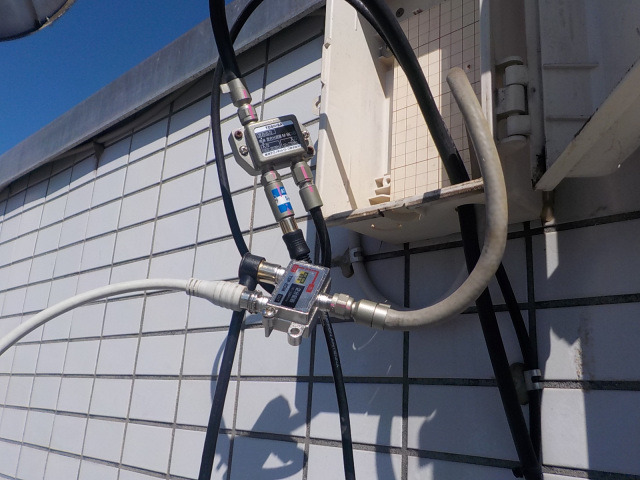

準備して来たフイルターを取り付けました。

東京MXの16CHをスルーして
キー局の21CH以上のレベルを下げます
ブースターの下に
スペースが有りませんので
配線で接続しました。


ブースター出力も調整しました。
3分配器出力です。
テレビ東京
信号レベル


信号品質


東京MX
信号レベル


信号品質

レベル差が無くなり
良好な状態となりました。


本日は朝から東京MXが
映っていましたので
暫く様子を見て
効果を確認頂く事を
お願いして作業を終了しました。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/




タグ:配線点検
posted by tamaさん at 00:00| 受信不良対策

2019年11月09日

八王子市散田町で方向調整

八王子市散田町にお伺いしました。

テレビ映りが悪いので
点検、修理のご依頼を頂きました。

ご挨拶の後
状況の確認をさせて頂きました。
映りの悪いNHK-Eテレです。
信号レベル


信号品質
極端に悪い状態では有りませんが
お客様にお聞きしますと
画像の乱れが激しくて
映らない状態になるそうです。

もう少し
詳しく調べて見ました。

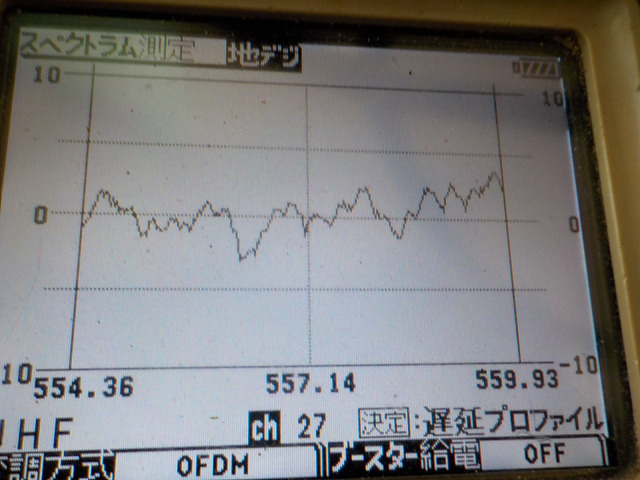

スペクトラム表示

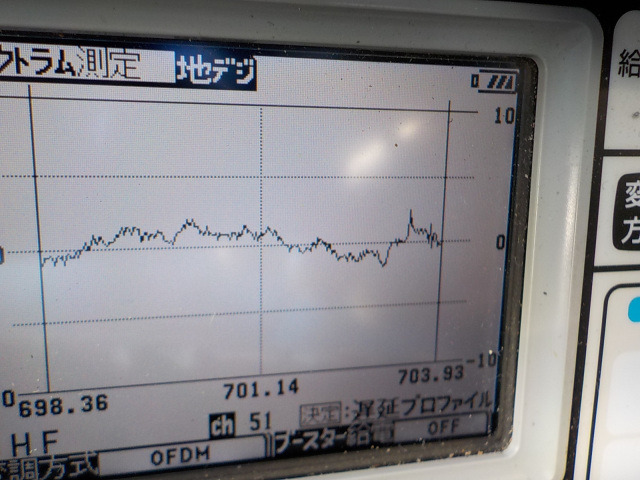

遅延プロファイル
マルチパス障害です。

映らなくなっている時は
大きな波形が乱立していると
思われます。

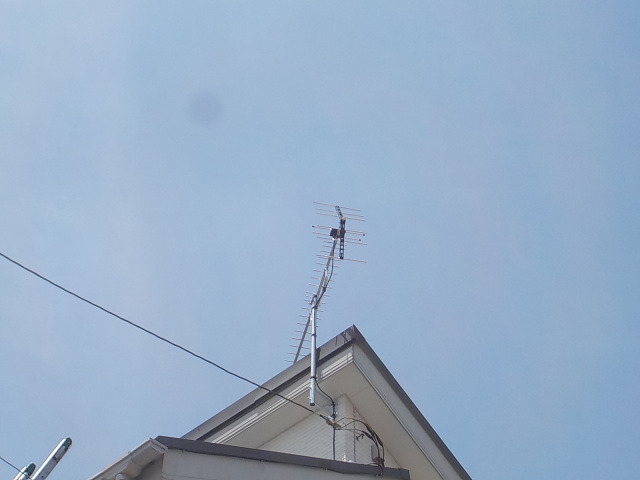

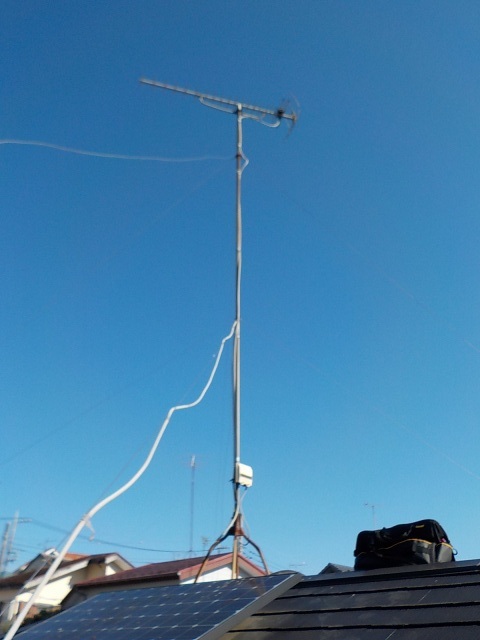

アンテナの点検です。


高さ6m程です。


八王子中継所に向いています。
前方の山の上に建物が有りますので
アンテナを高くした理由も分かります。

アンテナ直下での
NHK−Eテレです。
信号レベル


信号品質
やはりC/N値は悪い状態です。

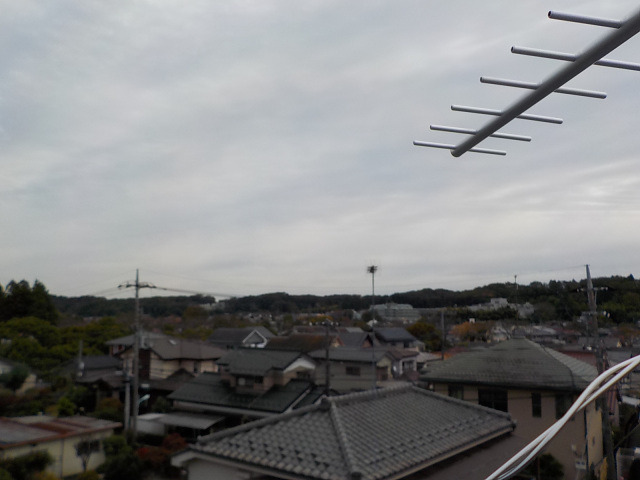

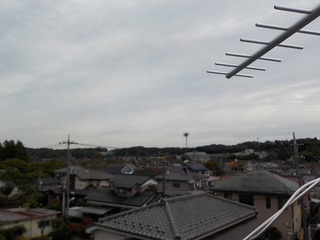

振り返えると
小仏中継所の山並みが見えます。
遮る建物は有りませんので
良好な電波が期待できます。

お客様に了解頂き
方向調整を行います。

高さ6mのアンテナですので
時間を掛けて調整の準備しました。
NHK−Eテレです。
信号レベル


信号品質


スペクトラム表示です。
八王子中継所方向とは
格段の違いです。


お客様は
台風の時に高さが6mも有るアンテナが
倒れないか心配になるそうです。

小仏中継所に向ける事で
アンテナの高さは1mでも
大丈夫な事を
お客様にお伝えしました。


お部屋に戻って
チャンネルスキャンを行いました。
NHK−Eテレです。
信号レベル


信号品質
信号レベルが強すぎる状態に
なってしまいましたので
点検口内のブースター出力を調整して
作業終了です。

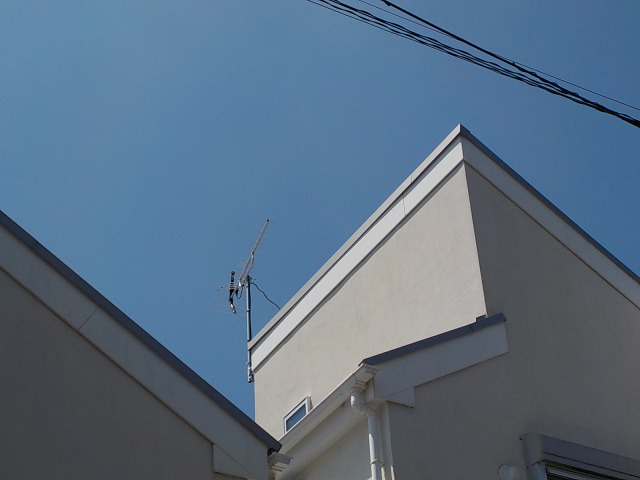

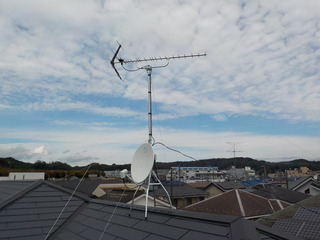

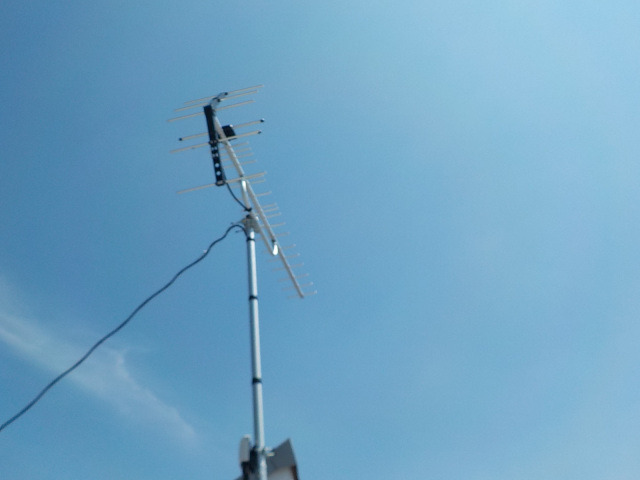

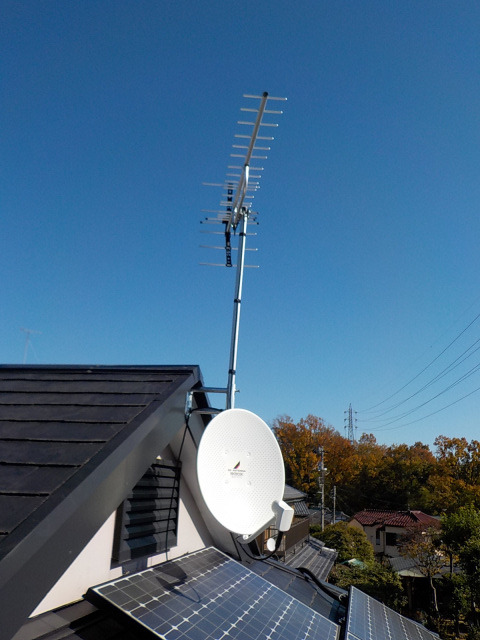

調整後のアンテナです。
最初の写真とは180°反対方向です。




アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/




タグ:方向調整
posted by tamaさん at 00:00| 受信不良対策

2019年11月08日

八王子市川口町で屋根裏設置

八王子市川口町にお伺いしました。

ご新築のお宅に
デザインアンテナ取り付けの
ご依頼を頂きました。
ご新築おめでとうございます。

ご挨拶の後
電波状況の確認をさせて頂きました。

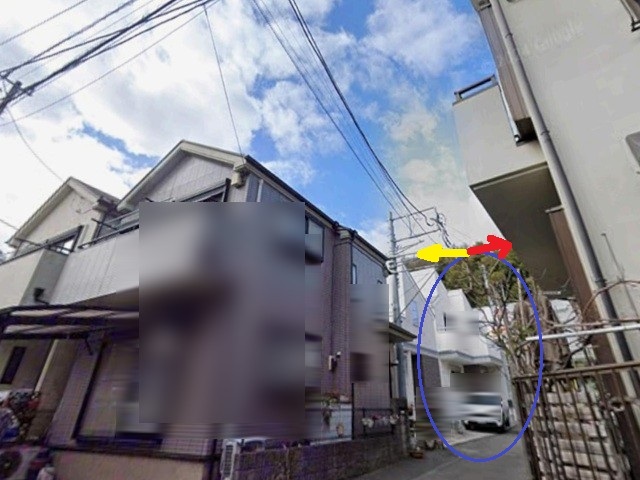

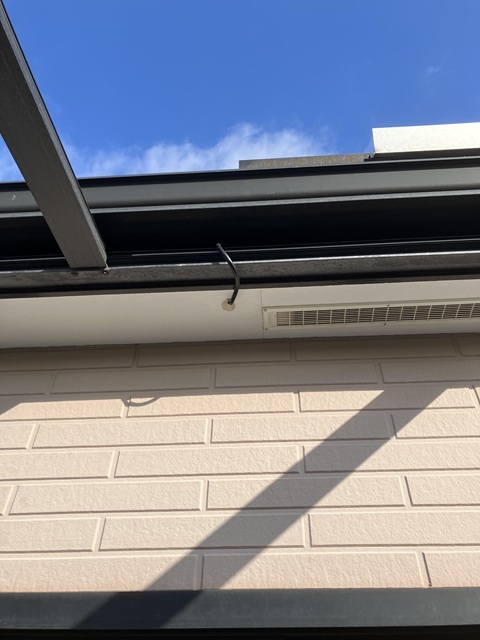

スカイツリー方向の軒下は
お隣の建物で完全にガードされています。

屋根上に八木式をご提案しましたが
お客様の了解を頂けませんでしたので
屋根裏で再確認を行いました。

点検口を開けると目の前に
分配器が有りました。

屋根裏の奥へ奥へと進むと
レベルも上がって来ました。
高さも上げると
取り付け可能な電波が
キャッチ出来ました。


お客様がお出かけになりますので
大至急で取り付けました。




点検口入口に
ブースターを取り付けて
取り付け作業完了です。



テレビ映りを確認して
作業を終了しました。


アンテナ工事のご依頼は
こちらから

https://tama-antenna.com/




タグ:ご新築
posted by tamaさん at 00:00| デザインアンテナ
